近日,，曾柱,、鄭強團隊成果以“Towards a Sustainable Monitoring: A Self-Powered Smart Transportation Infrastructure Skin”為題，在NanoEnergy（IF=17.8）雜志上發表學術論文,。該論文第一單位為貴州醫科大學生物與工程學院,，合作單位包括北京工業大學、北京納米能源與系統研究所,、北京科技大學,、東南大學等。

可持續的實時交通流監測是目前道路工程師們關心的一大問題,，它不僅可以獲取實時動態交通數據,，干預道路擁堵,，還可以與交通云平臺互補，記錄不規范駕車?，F(xiàn)有交通傳感器一般需要外部電源,，這使得長期服務幾乎不可能。此外,，許多傳感器需要埋在道路結構內,，由于傳感器和道路材料間存在剛性差異，因此在交通負荷下,，傳感器和道路材料的變形是不一致的,，可能由此導致傳感器精度降低甚至失效。而這種埋入式的安裝方式也會改變基礎設施的材料的一致性,、均勻性和連續性,。

受人體皮膚構造和工作原理啟發，曾柱,、鄭強教授團隊基于摩擦納米發電機技術（TENG）提出了一種自供能的智能交通基礎設施仿生電子皮膚系統(SSTIS),，從而實現智能城市的可持續實時交通流監測。該系統包括：可方便粘貼在道路表面的自供能,、近零功耗柔性傳感器,、基于人工智能(AI)開發的智能分析系統和基于云平臺和Android框架的移動交通信號信息監測反饋系統。該研究也是首次將TENG技術用于真實條件下主干道大規模車輛信息傳感,，并表現出相當?shù)姆€(wěn)定性,、靈敏性和智能性，具有良好的實用價值,，有利于構建分布式城市物聯網傳感系統,。

通過該研究提出的SSTIS系統，可以實現對車輛,、道路,、橋梁、建筑物等民用基礎設施的自供能,、可持續,、實時準確監測，可以用于輔助自動駕駛輔助決策,、交通基礎設施損壞預警,、高效改善交通流等常規公共功能。

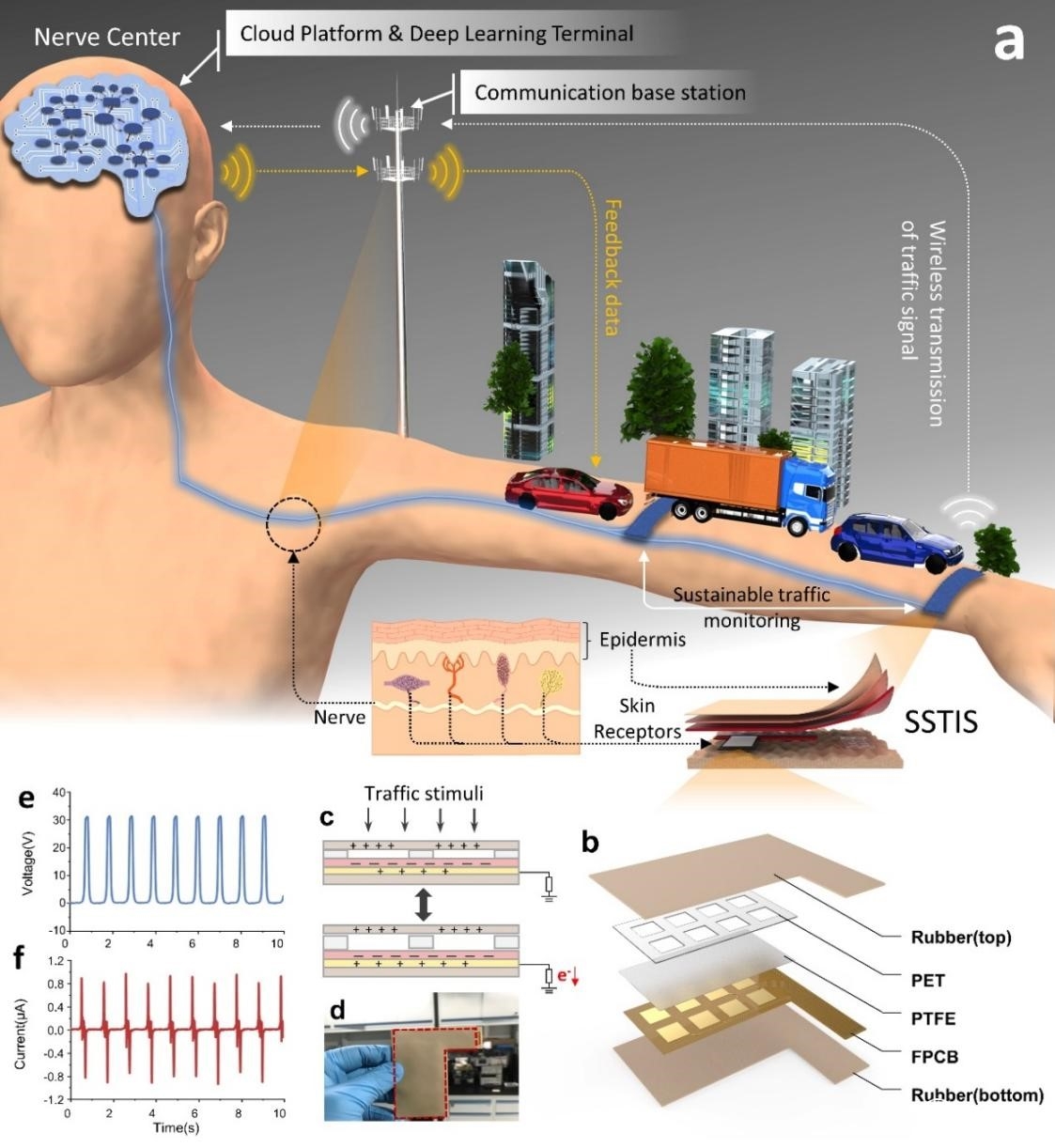

圖1.智慧城市中的自供能智能交通基礎設施皮膚(SSTIS)系統,。a. 將TENG傳感器粘貼并固定在路面上,，構建智能交通基礎設施表皮系統。傳感器收集車輛信號，然后這些數據可以通過無線系統（4G/5G/6G）傳輸?shù)街腔鄢鞘械拇竽X,。大腦使用基于人工智能的方法,，如深度學習方法，來處理,、分析并向道路使用者提供實時交通信息,。 b. TENG結構示意圖。從上到下使用的材料是橡膠（上）,、PET,、PTFE、FPCB和橡膠（下）,。 c. TENG傳感器的工作機制。本研究中使用了單電極模式的TENG,。傳感器的兩種不同材料（橡膠和PTFE）通過相互摩擦攜帶等量的異種電荷,。該裝置在外力條件下完成了壓縮-釋放循環。當兩種材料之間的距離發生變化時,，在底部摩擦層（PTFE層）的外部產生了一個感應電場,。d. 基于TENG的仿生傳感器陣列封裝圖像。 e. f. TENG傳感器的性能表征結果,，即開路電壓（藍色）和短路電流（紅色）,。

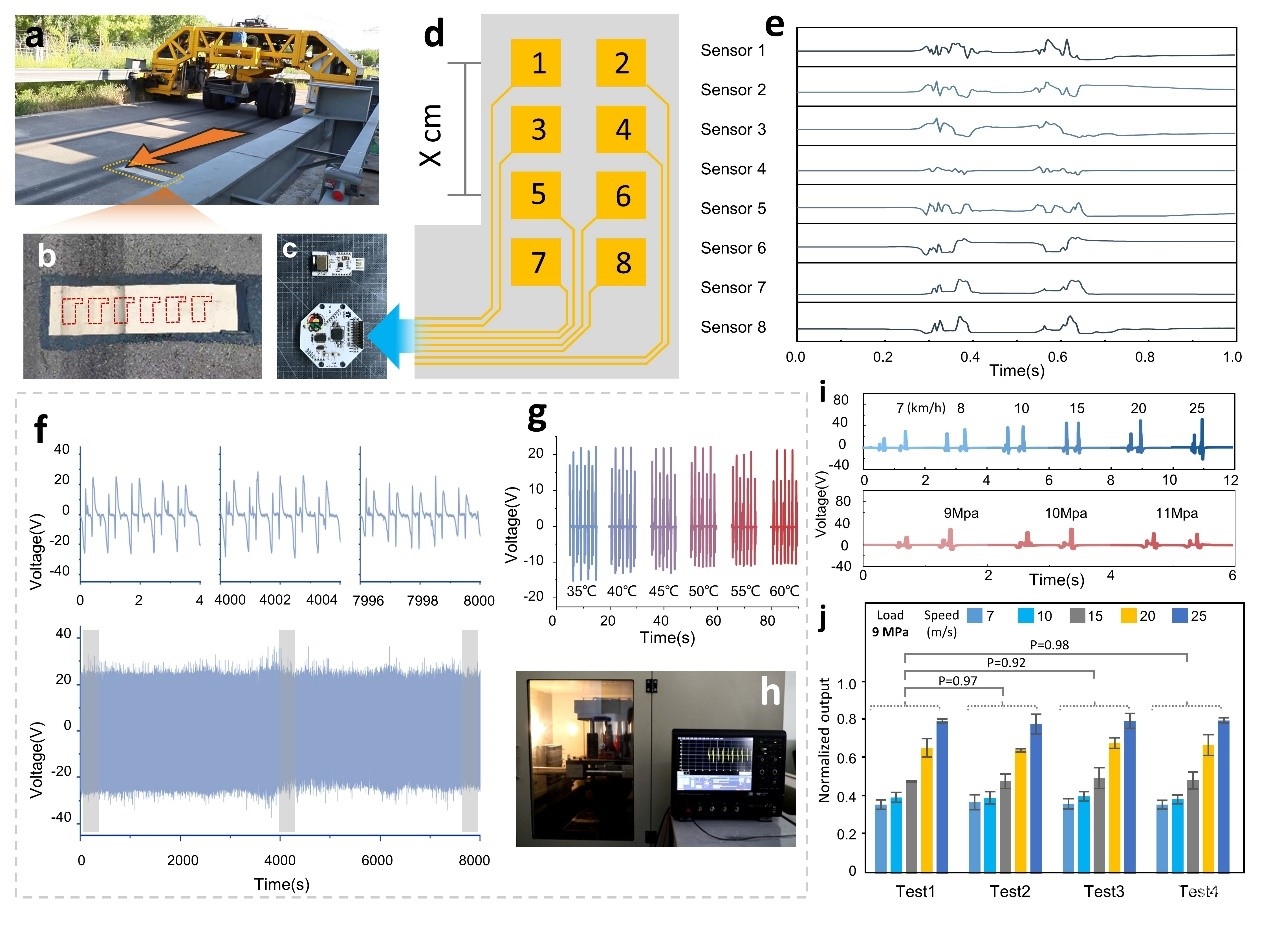

圖2.對SSTI系統的測試。a. APT實驗裝置的圖像,。 b. 傳感器實物的圖像,。c. 藍牙模塊。 d. e. TENG傳感器產生的8組實時車輛信號信息,。 f. 實驗室的室內疲勞測試結果,。傳感器在超過10000次的疲勞測試中表現出穩定的輸出性能。 g. 環境溫度測試的結果,。TENG傳感器在溫度持續變化時輸出了穩定的電壓結果,。 h. 室內疲勞測試的檢測儀器。 i. APT測試結果,。TENG仿生傳感器陣列的輸出變化結果隨速度和壓力條件的變化而變化,。 j. TENG傳感數據在50次循環測試中的標準化輸出。

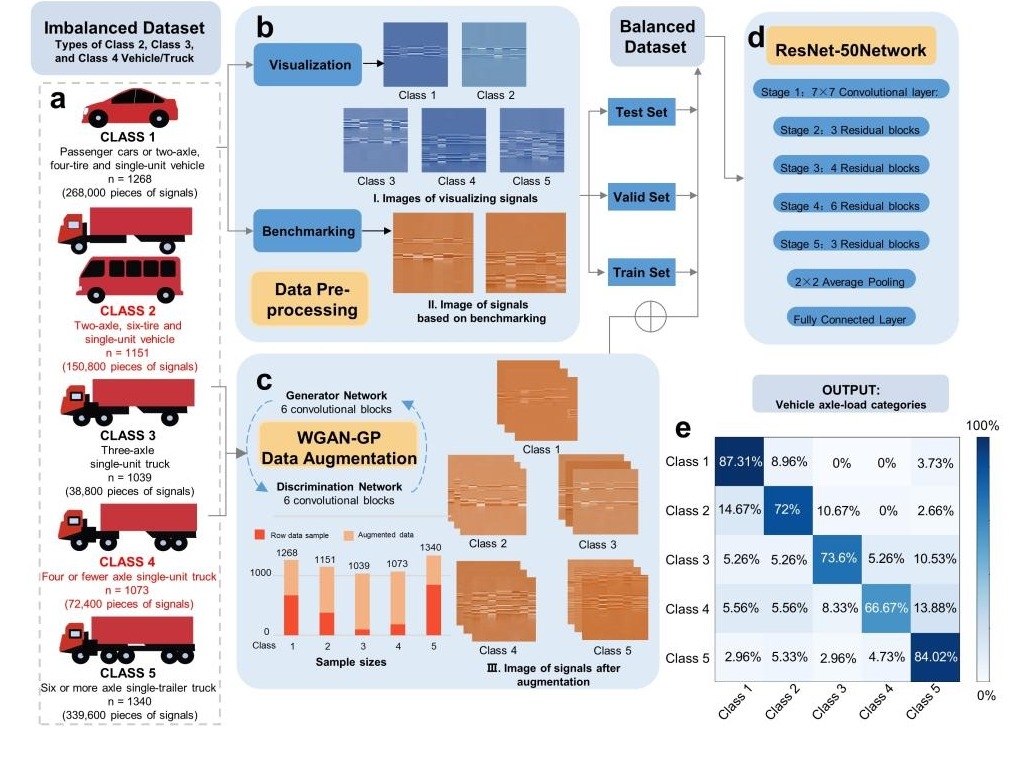

圖3.算法分析不同車輛軸重類型的數據分析,。a. 手工標記后的不平衡車輛信號數據集（包括670輛乘用車或兩軸,、四輪胎和單體車輛，377輛兩軸,、六輪胎和單體車輛,，97輛三軸單體卡車，181輛四軸或以下單體卡車和849輛六軸或以上單體卡車）。 b. 信號預處理-可視化和基準測試,。c. 由WGAN-GP模型增強的平衡車輛信號數據集（包括1268輛乘用車或兩軸,、四輪胎和單體車輛，1151輛兩軸,、六輪胎和單體車輛,，1039輛三軸單體卡車，1073輛四軸以下單體卡車和1340輛六軸以上單體卡車）,。 d. ResNet-50深度學習算法用于分析不同車輛的軸載類型,。訓練、驗證和測試集的組成（包括5000張訓練圖像,、438張驗證圖像和433張測試圖像）,。 e. ResNet-50殘余神經網絡的每種車輛軸載類型的混淆矩陣。

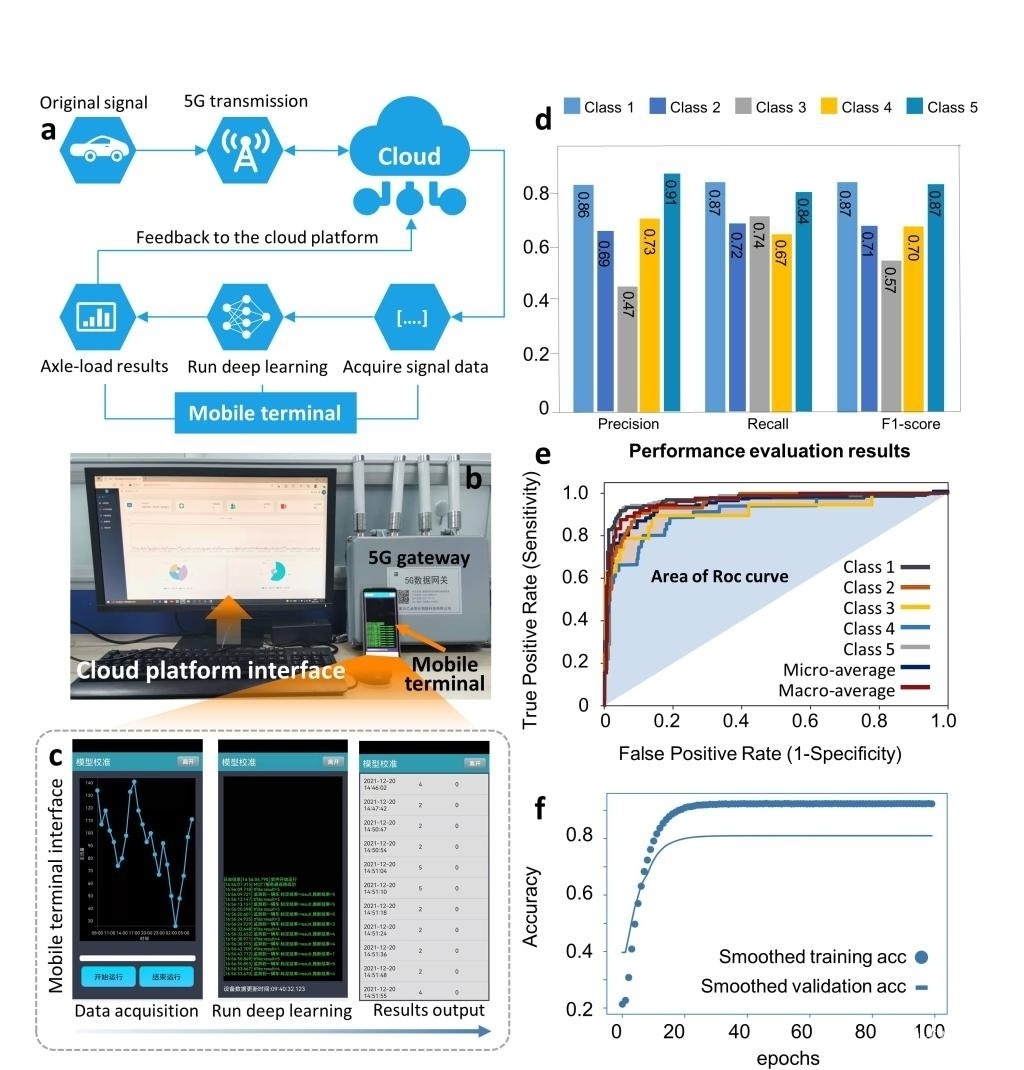

圖4.云平臺構建和應用構建,。a. 應用程序的開發過程,。開發過程包括轉換TFLite，在Android Studio平臺上建立Android項目,，生成APK包,，安裝移動應用。 b. 云平臺主頁,。頂部欄目,，系統信息，終端設備數量,，APP用戶和運行結果,。中間，CPU使用率和內存使用率的展示,。底部餅狀圖,，不同軸載的車輛數量和各軸載類型的車輛占比。在APP中,，可以實時獲取車輛軸載信號的分類結果,。 d. 模型結果。e. ROC和AUC展示了分類模型的整體性能和每種類型車輛軸載的分類效果,。 f. 還展示了訓練集和驗證集的精度曲線,。該模型的最終測試精度達到81.06%。
